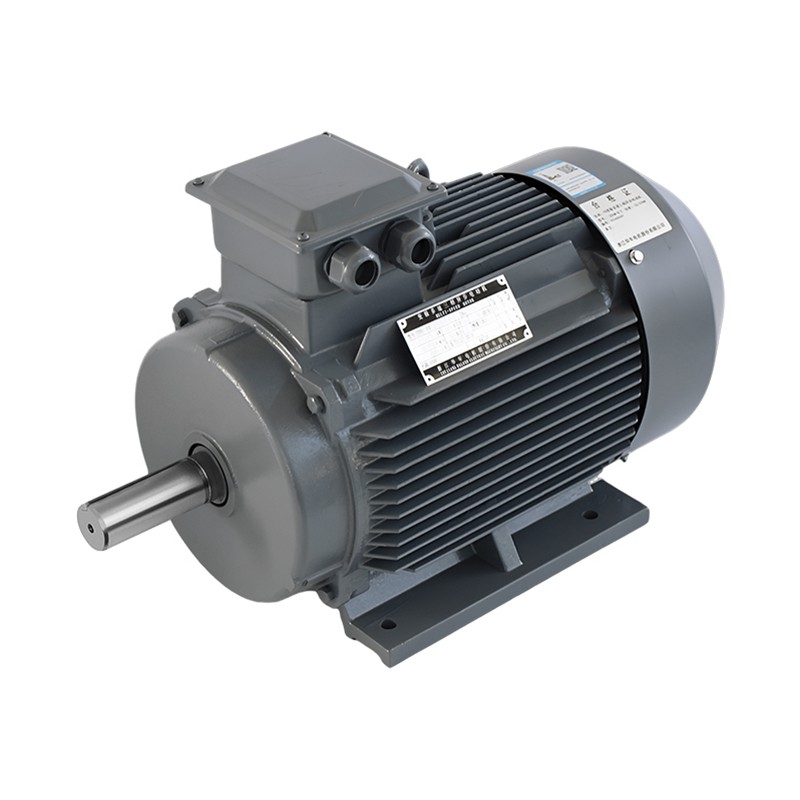

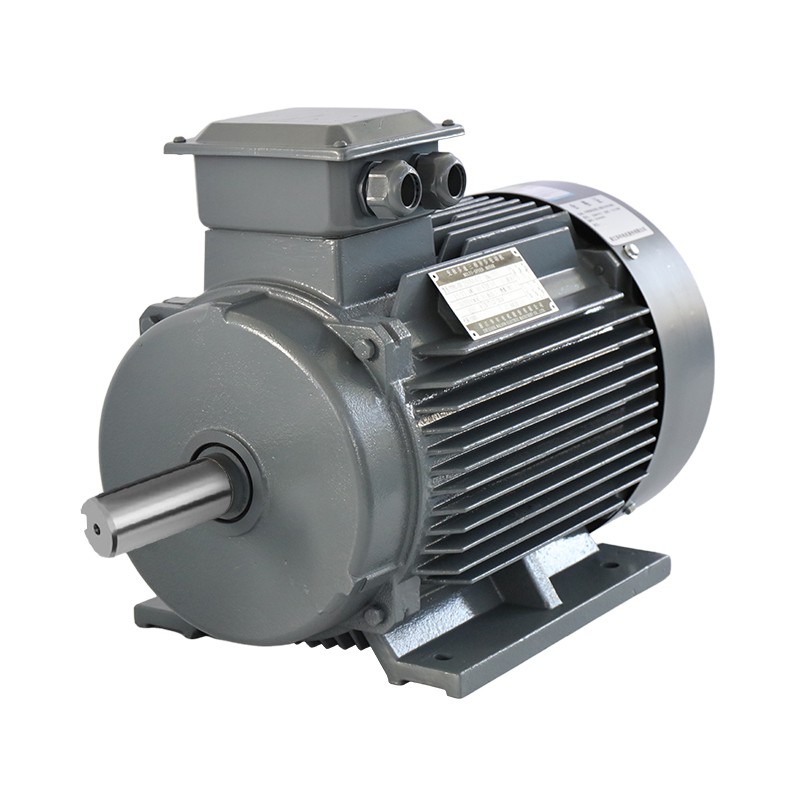

YD 시리즈 가변 극 다중 속도 3상 비동기 모터


기존 모터의 세 가지 주요 문제인 대형, 중량, 높은 소음을 해결하기 위해 Huanian Motor는 고효율, 에너지 절약, 작은 크기, 가벼운 무게, 저소음 및 저진동.

이 모터 시리즈의 외관은 Y 및 Y2 시리즈 모터의 외관과 동일합니다. 전력 수준 및 설치 크기는 IEC 및 DIN 표준을 충족합니다. 절연 수준은 클래스 B(옵션 F 및 H 수준)입니다. 보호 수준은 IP44(옵션 IPS4, IPS5, IPS6)입니다. 동시에, 이 모터 시리즈에는 YDEJ 전자기 브레이크 가변 극 다중 속도 3상 비동기 모터를 파생하기 위한 전자기 브레이크가 장착되어 있습니다.

YD 시리즈 가변 극 다중 속도 3상 비동기 모터는 기존 고정자 권선의 배선 방법을 변경하여 모터의 극 수를 변경하여 속도 변경을 달성합니다. 이는 다양한 부하 요구 사항에 따라 단계적으로 출력과 속도를 변경하는 특성을 가지고 있어 부하와의 합리적인 일치를 달성하여 속도 변경 시스템을 단순화하고 에너지를 절약하는 데 도움이 됩니다.

361A6086

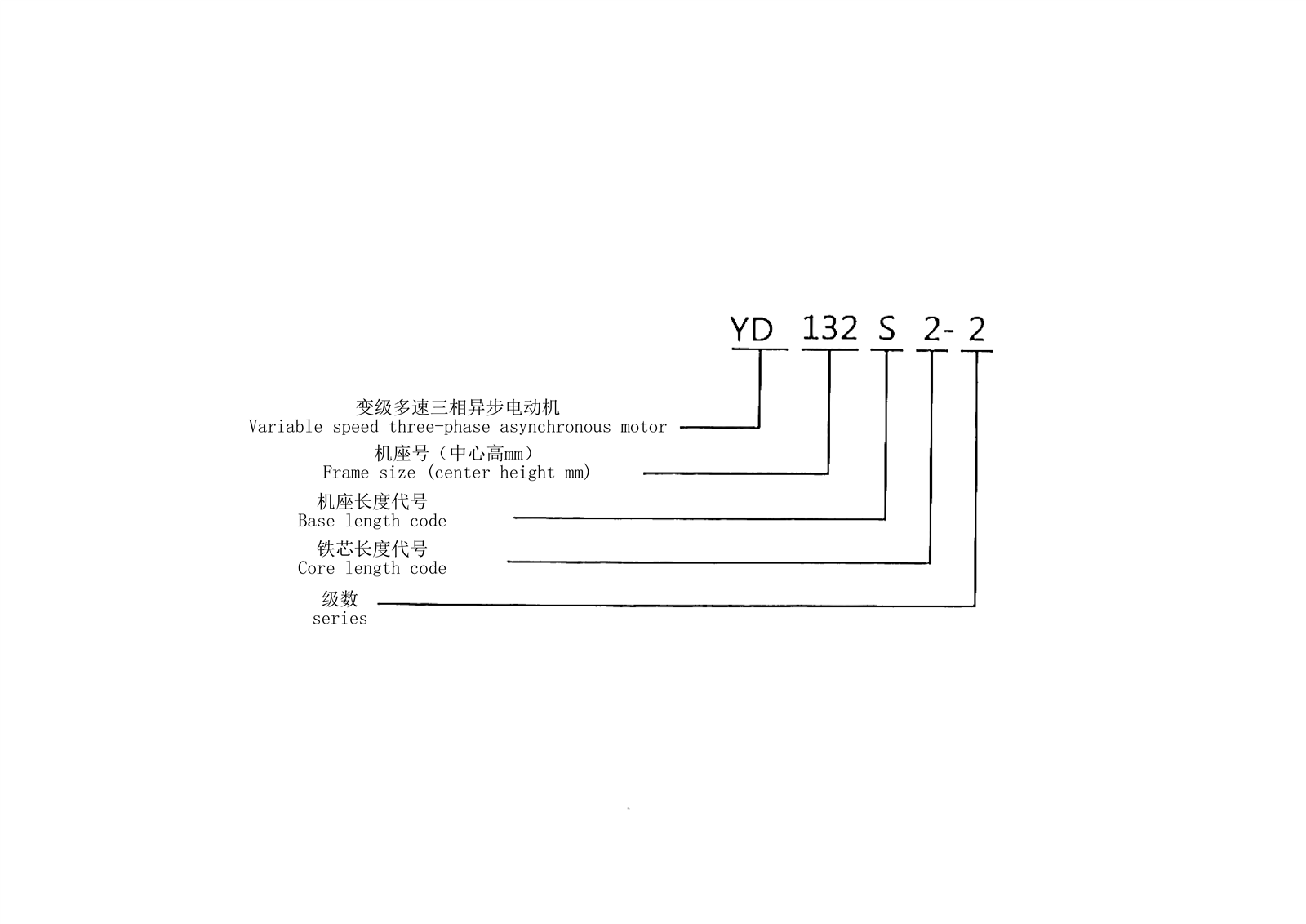

주문 지침



page-7017-4961

주문 시 모터 모델, 극 수, 정격 전력, 정격 전압, 정격 주파수, 보호 수준, 냉각 방법, 설치 유형, 단자함 유형, 고도 및 주변 온도를 지정하십시오. 국가 표준 외에 모터에 대한 다른 기술 요구 사항이 있는 경우 당사는 귀하를 위해 특별히 설계하고 기술 계약을 체결한 후 생산에 투입할 수 있습니다.





기술적인 매개변수



YD 기술적인 매개변수

프레임 크기

H80~280

정격전압

380V~690V

빈도

50Hz,60Hz입니다

출력 범위

0.45/82kw

격리

B,F,H

보호 등급

IP44, IP54

연결

2Y/△

의무

S1

고도

≯1000m

주변 온도

-15도 ~+40도




YD 시리즈 매개변수




기술적인 매개변수
프레임 크기 폴란드 정격 출력
(kW)		 정격 속도
(r/분)		 정격전류
(A)		 폴란드 정격 출력
(kW)		 정격 속도
(r/분)		 정격전류
(A)		 폴란드 정격 출력
(kW)		 정격 속도 정격전류
(r/분) (A)
80M1 4/2 0.45/0.55 1420/2860 1.4/1.5
80M2 4/2 0.55/0.75 1420/2860 1.7/2.0
90S 4/2 0.85/1.1 1430/2850 2.3/2.8 6/4 0.65/0.85 920/1420 2.3/2.3
90L 4/2 1.3/1.8 1430/2850 3.3/4.4 6/4 0.85/1.1 930/1400 2.8/3.0 8/4 0.45/0.75 670/1420 1.9/1.8
100L1 4/2 2/2.4 1430/2850 4.8/5.6 6/4 1.3/1.8 940/1440 3.8/4.4 8/4 0.85/1.5 700/1410 3.1/3.5
100L2 4/2 2.4/3 1430/2850 5.6/6.7 6/4 1.5/2.2 940/1440 4.3/5.4
112M 4/2 3.3/4 1450/2890 7.4/8.8 6/4 2.2/2.8 960/1440 5.7/6.7 8/4 1.5/24 700/1410 5.0/5.3
132S 4/2 4.5/5.5 1450/2890 9.8/11.9 6/4 3/4 970/1440 7.7/9.5 8/4 2.2/3.3 720/1440 7.0/7.1
132M1 4/2 6.5/8 1450/2890 13.8/17.1 6/4 4/5 970/1440 9.8/12.3 8/4 3/4.5 720/1440 9.0/9.4
132M2
160M 4/2 9/11 1460/2920 18.5/22.9 6/4 6.5/8 970/1460 15.1/17.6 8/4 5/7.5 730/1450 13.9/15
160L 4/2 11/14 1460/2920 22.3/28.8 6/4 9/11 970/1460 20.6/23.7 8/4 7/11 730/1450 19/21
180M 4/2 15/18.5 1470/2940 29.4/36.7 6/4 11/14 980/1470 25.9/29.8
180L 4/2 18.5/22 1470/2940 35.9/42.7 6/4 13/16 980/1470 29.4/33.6 8/4 11/17 730/1470 26.7/32
200L1 4/2 26/30 1470/2950 49.9/58.3 6/4 18.5/22 980/1460 41.4/44.9 8/4 14/22 740/1470 33/41
200L2                 8/4 17/26 740/1470 40/48
225S 4/2 32/37 1480/2960 60.7/71.1 6/4 22/28 980/1470 44.2/56.5
225M 4/2 37/45 1480/2960 69.4/86.4 6/4 26/32 980/1470 52.2/63.2 8/4 24/34 740/1470 53/66
250M 4/2 45/52 1480/2960 84.4/98.7 6/4 32/42 990/1480 62.1/81.1 8/4 30/42 740/1480 65/79
280S 4/2 60/72 1490/2970 111/135 6/4 42/55 990/1480 81.5/107 8/4 40/55 740/1480 83/102
280M 4/2 72/82 1490/2970 134/152 6/4 55/67 990/1480 107/131 8/4 47/67 740/1480 97/123





프레임 크기 폴란드

정격 출력

(킬로와트)

정격 속도

(r/분)

정격전류

(A)

 프레임 크기 폴란드

정격 출력

(킬로와트)

정격 속도

(r/분)

정격전류

(A)
100L 6/4/2 0.75/1.3/1.8 950/1450/2900 2.6/3.8/4.5
112M 6/4/2 1.1/2/2.4 960/1450/2920 3.5/5.1/5.8 112M 8/4/2 0.65/2/2.4 700/1450/2920 2.7/5.1/5.8
132S 6/4/2 1.8/2.6/3 970/1460/2910 5.1/6.1/7.4 132S 8/4/2 1/2.6/3 720/1460/2910 3.6/6.3/7.1
132M1 6/4/2 2.2/3.3/4 970/1460/2910 6.0/7.5/8.8 132M 8/4/2 1.3/3.7/4.5 720/1460/2910 4.6/8.4/10
132M2 6/4/2 2.6/4/5 970/1460/2910 6.9/9.0/11
160M 6/4/2 3.7/5/6 980/1470/2930 9.5/11/13 160M 8/4/2 2.2/5/6 720/1460/2910 7.6/11/13.2
160L 6/4/2 4.5/7/9 980/1470/2930 11/15/18 160L 8/4/2 2.8/7/9 720/1460/2910 9.2/15/18.8





기술적인 매개변수
프레임 크기 폴란드 정격 출력
(kW)		 정격 속도
(r/분)		 정격전류
(A)		 폴란드 정격 출력
(kW)		 정격속도(
r/분)		 정격전류
(A)
90S 8/6 0.35/0.45 680/930 1.6/14
90L 8/6 045/0.65 680/930 1.9/1.9
100L 8/6 0.75/1.1 710/850 2.9/3.1
112M 8/6 1.3/1.8 710/950 4.5/4.8 8/6/4 0.85/1/1.5 710/950/1440 3.7/3.1/3.6
132S 8/6 1.8/2.4 790/970 5.8/6.2 8/6/4 1.1/1.5/1.8 730/970/1460 4.1/4.2/4
132M1 8/6 2.6/3.7 730/970 8.2/9.4 8/6/4 1.5/2/2.2 730/970/1460 5.2/5.4/4.9
132M2         8/6/4 1.8/2.6/3 730/970/1460 6.1/6.8/6.5
160M 8/6 4.5/6 730/980 13.3/14.7 8/6/4 3.3/4/5.5 720/960/1440 10.2/9.9/11.6
160L 8/6 6/8 730/980 17.5/19.4 8/6/4 4.5/6/7.5 720/960/1440 13.8/14/15.6
180M 8/6 7.5/10 730/980 21.9/24.2
180L 8/6 9/12 730/980 24.7/28.3 8/6/4 7/9/12 740/980/1470 20.2/20/24.1
200L1 8/6 12/17 730/980 32.6/39.1 8/6/4 10/13/17 740/980/1470 24.8/28/33.4
200L2 8/6 15/20 730/980 40.3/45.4
225S         8/6/4 14/18.5/24 740/980/1480 35.3/40/46.6
225M         8/6/4 17/22/28 740/980/1460 42.4/45/54.3
250M         8/6/4 24/26/34 740/990/1480 55.2/52/63.8
280S         8/6/4 30/34/42 740/990/1480 68.3/67/78
280M         8/6/4 34/37/50 740/990/1460 77.4/73/92.8





프레임 크기 폴란드 정격 출력 정격 속도 정격전류 폴란드 정격 출력 정격 속도 정격전류
(킬로와트) (r/분) (A) (kW) (r/분) (A)
160M 12/6 2.6/5 480/970 11.6/11.9
160L 12/6 3.7/7 480/970 16.1/15.9
180L 12/6 5.5/10 490/980 19.6/20.5 12/8/6/4 3.5/5/6.5/9 480/740/970/1470 12.7/15.5/13.7/18.5
200L1 12/6 7.5/13 490/980 24.5/26.4 12/8/6/4 4.5/7/8/11 490/740/980/1480 16.5/19.6/16.6/22.6
200L2 12/6 9/15 490/980 28.9/30.1 12/8/6/4 5.5/8/10/13 490/740/980/1480 19.9/22.4/20.8/26.7
225M 12/6 12/20 490/980 35.2/39.7 12/8/6/4 7/11/13/20 490/740/980/1480 20.8/27.6/26.4/39.3
250M 12/6 15/24 490/990 42.1/47.1 12/8/6/4 9/14/16/26 490/740/990/1480 26.5/34.3/32.5/49.4
280S 12/6 20/30 490/990 54.8/58.9 12/8/6/4 11/18.5/20/34 490/740/990/1490 32.0/43.0/40.6/64.5
280M 12/6 24/37 490/990 63.7/72.6 12/8/6/4 13/22/24/40 490/740/990/1490 37.3/51.2/48.7/75.1

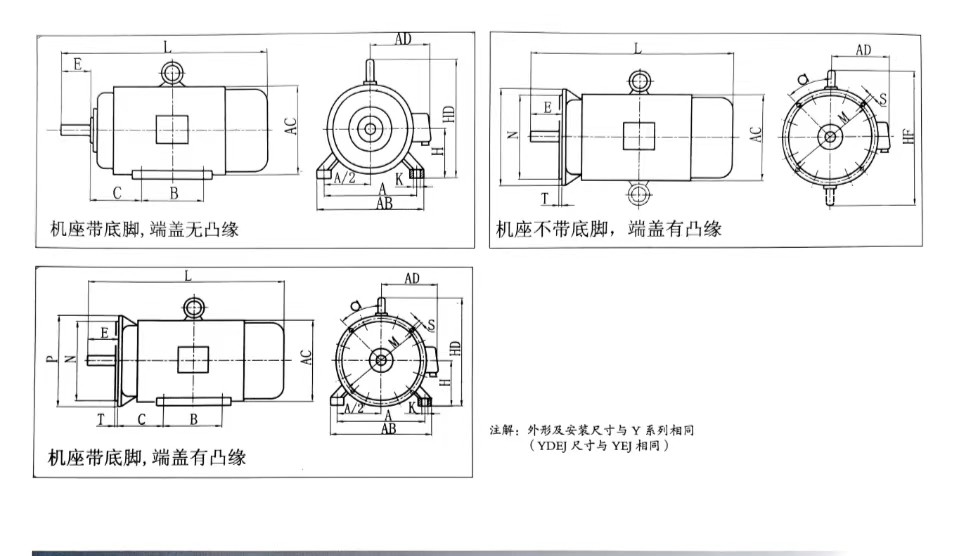

page-960-556



구성 브레이크 매개변수
다중 속도 모터 기내 좌석 번호 80 90 100 112 132 160 180 200 225 250 280 315 355
전원 차단 제동 DLTZ3형 8 15 30 40 80 150 200 300 300 450 850 2000
가진전력(W) 50 60 80 110 130 150 150 200 200 200 210 400
여자전압(V) 99 99 99 170 170 170 170 170 170 170 170 170
전원 공급 제동 DLM4를 입력하세요.   2.5 2.5 5 10 16 25
가진전력(W)   20 20 26 38.5 47 50
모터 내부에는 브레이크 전원 정류기가 내장되어 있으며 주전원에 연결되어 있습니다. 사용 중에는 정상적으로 연결이 가능합니다.

브레이크 전원(보통 DC24V)과 조작부는 사용자가 준비합니다.



설치 방법:




구조 및 설치 유형
(IM 코드))		 IM B3 IM B8 IM B5 IM B6 메신저 V5 메신저 V1 메신저 B7 메신저 V6 메신저 V3
설치 다이어그램 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400
프레임 크기 63-450 63-160 63-280 63-160 63-160 63-450 63-160 63-160 63-160
구조 및 설치 유형
(IM 코드))		 메신저 V37 메신저 V17 메신저 B34 메신저 V19 메신저 V18 IM B14 메신저 V35 메신저 V15 IM B35
설치 다이어그램 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400
프레임 크기 63-132 63-13 63-132 63-132 63-132 63-132 63-160 63-160 63-450
