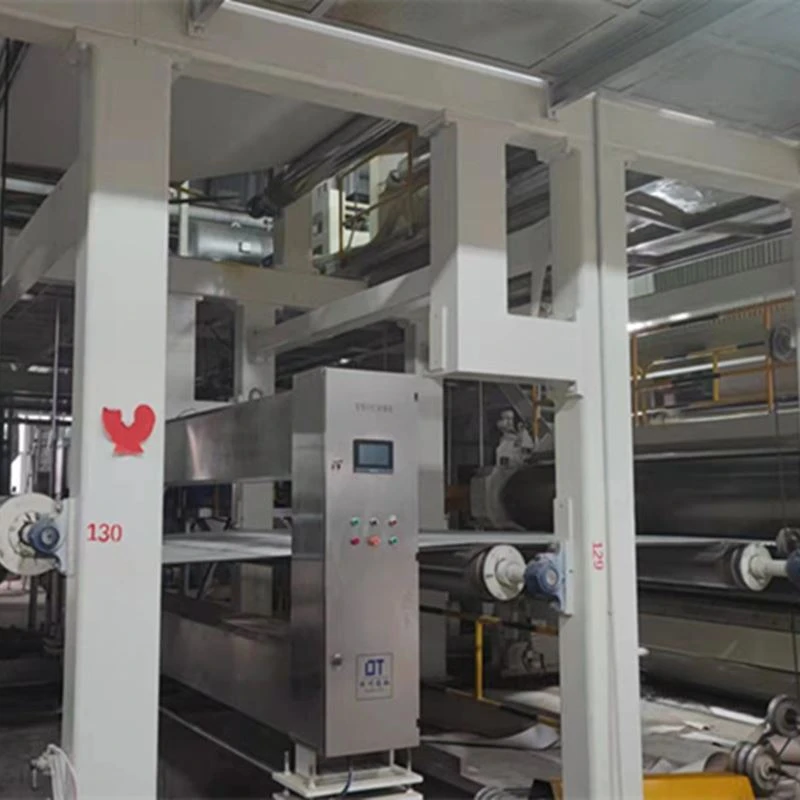

자동 스캐너

종이 생산 라인, 수분, 평량 및 종이 폭 측정을 위한 QCS

현대 제지 산업에서는 첨단 기술과 장비를 사용하여 제지 생산의 효율성과 품질을 크게 향상시켰습니다. 중요한 장치 중 하나는 제지기의 다양한 측정 및 제어에 사용되는 스캐닝 시스템입니다. 이 블로그에서는 제지 기계의 스캐닝 시스템의 소프트웨어, 기능 및 성능을 살펴보겠습니다.

제지 기계의 스캐닝 시스템은 Microsoft Windows 10 운영 체제를 기반으로 하며 구성을 위한 CFC(Continuous Function Chart) 및 WinCC를 포함한 Siemens PCS7 소프트웨어를 사용하여 개발되었습니다. ProfiNET 이더넷 통신을 활용하여{3}}최대 100Mbps의 고속 데이터 전송이 가능합니다. 이 시스템은 표준 인터페이스 시스템과 호환되도록 설계되어 OPC와 같은 널리 사용되는 통신 프로토콜을 사용하는 DCS(분산 제어 시스템), 드라이브 및 기타 장비와 원활한 통신이 가능합니다. 또한 기업 네트워크와의 TCP/IP 통신을 지원하고 시스템 맞춤화를 위한 사용자 친화적인-인터페이스를 제공합니다. 편리한 작동 및 모니터링을 위해 소프트웨어를 PC 운영자 스테이션에 쉽게 설치할 수 있습니다.

이 시스템은 전체 공정 개요, 배너 평량 곡선, 수분 곡선, 종방향 평량 곡선, 수분 곡선, 평균값, 최대/최소값, 표준 편차, 수동/자동 작동 상태 등 주요 공정 매개변수를 표시하는 포괄적인 그래픽 인터페이스를 제공합니다. 또한 실시간-용지 너비 측정 기능과 기록 데이터 쿼리 기능을 제공합니다. 개인화된 인터페이스 디자인을 통해 수직 과거 추세 표시가 가능하며 자동/수동 추세 인쇄를 지원합니다. 또한 스캐닝 프레임 구성, 이벤트, 알람 표시, 센서 상태 모니터링에 대한 설정도 포함되어 있습니다.

스캐닝 시스템은 자동으로 생성되거나 수동으로 인쇄될 수 있는 다양한 보고서를 생성합니다. 이러한 보고서에는 생산 보고서, 품질 보고서, 롤 보고서, 교대 보고서, 일일 보고서, 주간 보고서, 월간 보고서, 연간 보고서 및 분기별 보고서가 포함됩니다.

● 1.3.1 기본중량 측정 및 제어
컨트롤러는 평량 측정 데이터를 설정값과 비교하여 초지기의 사이징량을 결정합니다. 이는 사이징 흐름 제어 루프를 통해 사이징 밸브(또는 사이징 펌프의 속도)를 조정하여 정확한 평량 제어를 달성합니다. 사이징 일관성 및 유량의 변화는 피드백 제어 방식으로 사이징 밸브(또는 사이징 펌프의 속도)를 조정하여 보상되어 평량 제어에 미치는 영향을 줄입니다. 시스템은 로컬 기기 또는 DCS와의 통신을 통해 사이징 유속, 사이징 일관성 및 온라인 기기 데이터와 같은 신호를 QCS(품질 관리 시스템)에 공급합니다.

● 1.3.2 수분 측정 및 제어
컨트롤러는 수분 측정 값과 설정 값의 편차에 따라 스티머 압력을 제어하여 스티머 표면 온도를 조절하여 수분 제어를 달성합니다. 이 시스템은 히트펌프 시스템을 통해 다른 스팀박스 간의 압력차를 유지하면서 글레이징 스팀박스로의 스팀 공급을 직접 제어합니다. 웹이 파손될 경우 시스템은 스티머에 공급되는 스팀 압력을 감소시킵니다. 웹을 다시 연결한 후 용지 수분이 안정될 때까지 증기 압력을 점진적으로 높여 최적의 생산 상태를 달성합니다. 증기 압력 신호 및 압력 밸브 계기는 로컬 계기 또는 DCS와의 통신을 통해 QCS에 제공됩니다.

스캐닝 시스템에는 용지 가장자리의 위치를 ​​정확하게 측정하기 위한 용지 가장자리 센서가 통합되어 있습니다. 고정밀-회전식 인코더와 계산 소프트웨어는 1mm 미만의 정확도로 용지 너비를 정확하게 측정합니다.

스캐닝 시스템은 다음과 같은 센서 및 제어 사양을 통해 성능을 보장합니다. 제어 성능은 3일의 블라인드 실행과 3일의 제어 실행 동안 종이 롤에 대한 종이 롤의 장기 변화(2σ) 감소에 의해 결정됩니다.

2.1 스캐닝 프레임:

◆ Measurement speed: >1000회 측정/초

◆ 분해능: 위치 ±0.25mm

◆ 상하 센서 헤드 간격 오차: ±0.10mm

◆ 수평 오차: ±0.15mm

◆ 제지기 방향오차 : ±0.2mm

◆ 스캔 속도: 50-500mm/s (조정 가능한 주파수, 제지기 속도에 따라 최적화됨)

◆ 스캐닝 프레임 위치 정확도: 1mm 이하

◆ 먼지를 방지하기 위한 밀봉된 양압

◆ 상대습도: 95% 이하, 결로 없음

◆ 최대 작동 온도: 85도 이하

2.2 센서 성능:

◆ 측정 간격: 8-20mm

◆ 라이트 가이드 감지 조리개: 5mm

◆ 용지 평량 범위: 5-250g/m2

◆ 측정 범위: 수분: 0~20%, 평량: 5~250g/m2

◆ 반복성: 수분: 0.15%, 기본 중량: 0.25% 또는 0.25g/m2

◆ 수분 동적 정확도: 2σ ±0.15 이하(% 수분 함량, 스캔 헤드 이동, 고정된 용지 샘플)

◆ 기본 중량 동적 정확도: 2σ ±0.25g/m² 또는 측정값의 ±0.25% 이하(스캔 헤드 이동, 고정된 용지 샘플)

◆ 방진 및 결로 방지-구조

◆ 출력: 4-20mA, RS485

◆ 최대 작동 온도: 70도

2.3 장비 성능 보증:
본 제안서에 제공되는 장비는 IEC1131, IEC1158-2, EN50170 등의 표준을 준수하며 CE, TUV 인증, 유럽 CE 제조 마크를 보유하고 있습니다. 장비 고장 시 가동 중단 시간을 최소화하기 위해 완전한 예비 부품 목록이 제공되어 20분 이내에 빠른 복구를 보장합니다. 제어 시스템(연속 또는 간헐)은 40,000시간 이상의 오류 없는 작동 시간(현장 장비 제외)을 갖습니다.

2.4 제어 성능:
종이 롤의 평균 세로 변화와 관련된 제어 성능은 수분 제어 시스템에서 생성된 종이 롤 보고서를 기반으로 결정됩니다. 변동 감소율은 제어 작동과 블라인드 작동 중 평균값의 차이를 기준으로 계산됩니다. 제어 시스템은 다음과 같은 성능 값을 달성하는 것을 목표로 합니다.

◆ 기준 중량 제어 정확도 : 개선율 60% 이상

◆ 수분 조절 정확도 : 개선율 60% 이상

스캐닝 시스템은 제지 공정에서 중요한 역할을 하며 기본 중량 및 수분 매개변수를 정확하게 측정하고 제어합니다. 고급 소프트웨어, 우수한 기능 및 고성능 센서를 통해 제지 생산의 생산성과 품질 향상에 기여합니다. 포괄적인 보고서를 생성하고 다른 제어 시스템과 인터페이스하는 시스템 기능은 제지기의 효율적인 작동과 최적화를 보장합니다.
